Việc tích hợp các cụm từ tính một cách an toàn vào các ứng dụng công nghiệp, bán lẻ hoặc kết cấu đặt ra một thách thức kỹ thuật độc đáo và đòi hỏi khắt khe. Các kỹ sư phải liên tục cân bằng khả năng giữ tối đa với các giới hạn không gian chật hẹp và ứng suất cơ học đang diễn ra. Trong khi truyền thống Nam châm nồi cung cấp lực từ một mặt tối ưu, việc chọn sai ren lắp có thể gây ra các vấn đề nghiêm trọng về cấu trúc. Việc lựa chọn giữa ren cái bên trong hoặc đinh tán đực bên ngoài sẽ tác động đến mọi thứ, từ tính toàn vẹn của cấu trúc đến hư hỏng cơ học tiềm ẩn. Kiểu lắp đặt không khớp nhanh chóng dẫn đến sự cản trở trong quá trình lắp ráp.
Hướng dẫn này thiết lập một khung đánh giá dựa trên thông số nghiêm ngặt. Bạn sẽ học cách chọn thiết kế Nam châm nồi có ren chính xác cho các yêu cầu dự án cụ thể của mình. Chúng tôi cố tình bỏ qua các thông số kỹ thuật của phòng thí nghiệm ở điều kiện lý tưởng. Thay vào đó, chúng tôi tập trung hoàn toàn vào các ràng buộc kỹ thuật trong thế giới thực, động lực học của tải và các phương pháp triển khai an toàn. Đến cuối bài viết này, bạn sẽ hiểu chính xác cách chỉ định các thành phần này một cách tự tin.
Ren bên trong tối ưu cho việc lắp phẳng và các môi trường có giới hạn khe hở nghiêm ngặt, cần có bu-lông bên ngoài để siết chặt.
Ren ngoài (đinh tán) giúp đơn giản hóa việc lắp xuyên lỗ trên bảng và giá đỡ, được cố định bằng đai ốc tiêu chuẩn.
Hiệu suất trong thế giới thực phụ thuộc rất nhiều vào động lực tải; nam châm nồi vượt trội trong khả năng kéo trực tiếp theo chiều dọc nhưng yêu cầu các bộ phận ma sát bổ sung hoặc hỗ trợ cơ học cho tải trọng cắt (trượt) nặng.
An toàn khi triển khai phụ thuộc vào việc tôn trọng dung sai gia công, tránh siết quá chặt (có nguy cơ gãy nam châm) và tính đến các yếu tố môi trường như nhiệt và ăn mòn.

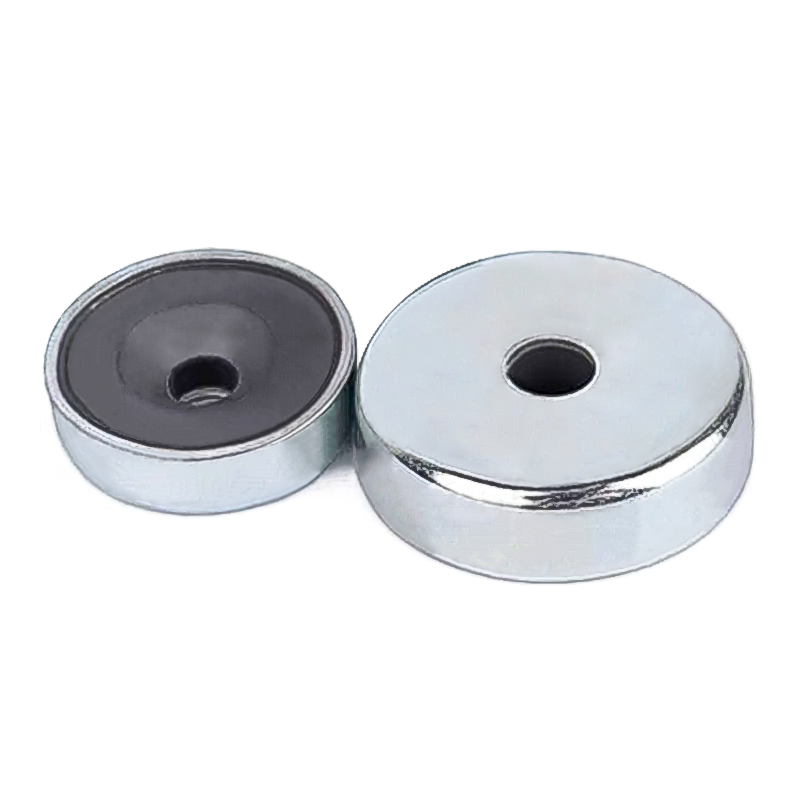

Hiểu được đặc điểm cấu trúc của ren ngoài bên trong là rất quan trọng để tích hợp đúng cách. Ổ cắm có ren bên trong nằm hoàn toàn bằng phẳng hoặc hơi thấp hơn bề mặt trên của vỏ thép. Các nhà sản xuất thiết kế chiếc cốc thép bao quanh hoàn toàn nam châm. Hình học cụ thể này tập trung từ trường vào mặt hoạt động. Nó che chắn hiệu quả các mặt và mặt sau khỏi phát ra từ trường đi lạc. Ổ cắm có ren cho phép bạn vặn trực tiếp một bu lông có ren riêng biệt vào cụm.
Bạn nên áp dụng các tiêu chí cụ thể khi xác định xem một luồng nội bộ có phù hợp với dự án của bạn hay không. Hãy xem xét các tiêu chí thành công lý tưởng sau đây:
Các ứng dụng yêu cầu cài đặt cấu hình thấp. Chúng cung cấp phần nhô ra theo chiều dọc tối thiểu phía trên bề mặt lắp đặt.
Các tổ hợp cần sự linh hoạt tối đa. Bạn vẫn có khả năng chọn chiều dài bu lông chính xác của mình. Bạn cũng có thể chọn các loại đầu cụ thể như đầu chìm hoặc đầu lục giác.
Lắp đặt thiết bị bị đình chỉ. Những môi trường này thường yêu cầu phải thay móc có ren hoặc chốt định vị thường xuyên.
Tuy nhiên, bạn phải tuân thủ nghiêm ngặt một số ràng buộc triển khai. Rủi ro nghiêm trọng nhất liên quan đến việc sử dụng bu lông quá dài. Một chốt dài cuối cùng sẽ chạm đáy bên trong cốc thép. Khi bạn tác dụng mô-men quay lên bu-lông có đáy, áp suất sẽ truyền trực tiếp xuống dưới. Áp suất cực lớn này sẽ dễ dàng làm gãy vật liệu từ tính giòn bên trong. Nó phá hủy thành phần ngay lập tức. Bạn phải luôn tính toán độ sâu ren một cách chính xác. Đảm bảo bạn chừa khoảng trống vừa đủ ở chân lỗ ren.
Thiết kế ren ngoài có đặc điểm cấu trúc rất khác biệt. Họ sử dụng một thân ren đực nhô ra thường được gọi là đinh tán. Các nhà sản xuất tích hợp chốt này trực tiếp vào phần trên của vỏ thép. Nó tạo thành một đơn vị duy nhất, liên tục, vững chắc. Bạn không cần một bu lông riêng để gắn nó. Thiết kế tích hợp này giúp đơn giản hóa nhiều yêu cầu về phần cứng.
Các đơn vị này vượt trội trong môi trường kỹ thuật rất cụ thể. Hãy xem xét các tiêu chí thành công lý tưởng sau đây cho các đinh tán bên ngoài:
Các tình huống lắp xuyên lỗ. Bạn chỉ cần đưa đinh tán qua khung kim loại tấm hoặc tấm acrylic. Sau đó, bạn cố định chắc chắn bằng đai ốc tiêu chuẩn và vòng đệm chia vòng.
Dây chuyền lắp ráp nhanh chóng. Quản lý một bộ phận tích hợp duy nhất giúp tiết kiệm thời gian đáng kể. Công nhân sản xuất không cần phải sử dụng đồng thời các bu lông và nam châm riêng biệt.
Lắp đặt lỗ mù trong vật liệu thứ cấp. Bạn có thể luồn đinh trực tiếp vào lỗ đã được ren trên vật cố định bằng nhôm hoặc nhựa lớn hơn.
Các ràng buộc thực hiện xoay quanh độ cứng nhắc về chiều. Kích thước trục z vẫn hoàn toàn cố định. Một đinh tán quá dài thường phải cắt vật lý. Ngoài ra, bạn có thể cần lắp nhiều vòng đệm hoặc miếng đệm để thu hẹp khoảng cách. Ngược lại, nếu đinh tán quá ngắn, bạn sẽ ảnh hưởng đến sự an toàn ngay lập tức. Sự tham gia của ren không đủ dẫn đến hỏng hóc cơ học đột ngột dưới áp lực lớn. Bạn phải đo chính xác độ dày của tấm trước khi chỉ định chiều dài đinh tán.
Các kỹ sư thường hiểu sai dữ liệu về lực kéo từ. Số lực kéo được quảng cáo giả định điều kiện lý tưởng. Họ giả sử lực kéo trực tiếp, vuông góc. Họ cũng cho rằng vật liệu mục tiêu là một tấm thép dày, phẳng hoàn hảo. Điều kiện thực tế hiếm khi phù hợp với các thông số trong phòng thí nghiệm này. Tải trọng cắt đại diện cho một động lực vật lý hoàn toàn khác. Nó xảy ra khi một nam châm trượt xuống một bề mặt thép thẳng đứng. Trọng lực kéo tải song song với mặt lắp đặt. Trong những trường hợp này, khả năng nắm giữ giảm mạnh. Khả năng cắt thường chỉ bằng 15% đến 20% lực kéo trực tiếp tối đa.
Tải động ảnh hưởng nặng nề đến tất cả các kết nối ren. Sự rung động liên tục của máy có thể làm lỏng cụm lắp ráp dần dần theo thời gian. Bạn nên chủ động kết hợp dung dịch khóa ren. Các hợp chất có độ bền trung bình hoạt động tốt nhất cho hầu hết các ứng dụng. Vòng đệm khóa cơ cũng giúp cố định khớp vĩnh viễn. Ngoài ra, chúng tôi đặc biệt khuyên dùng các biến thể được bọc cao su. Lớp phủ cao su làm tăng đáng kể ma sát bề mặt. Ma sát tăng lên này giúp ngăn chặn sự quay và trượt xuống không mong muốn.
Độ chính xác về kích thước vẫn không thể thay đổi đối với việc tích hợp chặt chẽ. Bạn phải luôn xác minh cẩn thận các tiêu chuẩn luồng hệ mét ISO. Hãy tìm các ký hiệu chính xác như M3, M4, M6 hoặc M8 trước khi đặt hàng. Bạn cũng phải tính đến dung sai tiêu chuẩn của cốc thép. Một sợi chỉ lỏng lẻo sẽ ảnh hưởng đến toàn bộ kết cấu. Luôn yêu cầu dung sai gia công chặt chẽ từ nhà cung cấp của bạn.
Loại lực | Hướng tải ứng dụng | Công suất nắm giữ dự kiến | Các biện pháp đối phó kỹ thuật cần thiết |
|---|---|---|---|
Lực kéo trực tiếp | Vuông góc (90° so với bề mặt) | 100% thông số kỹ thuật được đánh giá | Đảm bảo bề mặt mục tiêu thép phẳng, dày, sạch sẽ. |
Lực cắt (trượt) | Song song (0° so với bề mặt) | 15% - 20% Thông số kỹ thuật định mức | Sử dụng lớp phủ cao su hoặc lắp đặt các gờ đỡ cơ khí. |
Rung động | Tác động đa chiều | Có tính biến đổi cao (Dễ bị lỏng lẻo) | Tra chất lỏng khóa ren và sử dụng vòng đệm khóa cơ học. |
Việc chọn đúng vật liệu từ tính sẽ quyết định sự thành công lâu dài của dự án. Neodymium (NdFeB) đại diện cho tiêu chuẩn công nghiệp không thể tranh cãi về các yêu cầu về độ bền cao. Nó cung cấp sức mạnh nắm giữ to lớn trong một dấu chân rất nhỏ gọn. Điều này làm cho nó trở nên lý tưởng khi khoảng trống vật lý bị hạn chế nghiêm ngặt. Nó cho phép bạn thiết kế các tổ hợp nhỏ hơn, nhẹ hơn.
Tuy nhiên, Ferrite (gốm) lại là một giải pháp thay thế có hiệu quả kinh tế cao. Nó hoạt động đặc biệt tốt trong môi trường nhiệt độ cao nơi Neodymium không hoạt động. Chọn Ferrite khi hạn chế về kích thước vật lý là tối thiểu. Nó chiếm nhiều không gian hơn nhưng mang lại giá trị tuyệt vời và độ ổn định nhiệt.
Suy thoái môi trường làm hỏng các thành phần được xác định kém một cách nhanh chóng. Độ ẩm và hóa chất khắc nghiệt làm suy giảm vật liệu từ tính thô một cách nhanh chóng. Môi trường hoạt động dự định phải quyết định các yêu cầu về lớp phủ của bạn. Lớp mạ Ni-Cu-Ni (Nickel-Copper-Niken) tiêu chuẩn hoạt động đặc biệt tốt khi sử dụng trong nhà nói chung. Nó cung cấp khả năng chống ăn mòn cơ bản tuyệt vời. Đối với môi trường ngoài trời khắc nghiệt hoặc ẩm ướt, thay vào đó hãy chọn các tùy chọn bọc cao su. Chúng cung cấp khả năng bảo vệ bề mặt vượt trội và ngăn chặn hiệu quả sự xâm nhập của hơi ẩm.
Bạn phải tuân thủ nghiêm ngặt trần cách nhiệt. Vượt quá nhiệt độ hoạt động tối đa sẽ gây ra hiện tượng mất từ tính không thể phục hồi. Các loại Neodymium tiêu chuẩn thường xuống cấp nhanh chóng ở nhiệt độ trên 80°C (176°F). Sau khi nhiệt khử từ vật liệu, tổ hợp sẽ không phục hồi được độ bền ban đầu khi làm mát. Luôn xác minh xếp hạng cấp nhiệt độ cụ thể.
Tính toán chính xác giới hạn không gian và diện tích tối đa của khu vực lắp ráp của bạn.
Xác định nhiệt độ hoạt động xung quanh tối đa tuyệt đối mà thành phần sẽ phải đối mặt.
Xác định bất kỳ yếu tố ăn mòn nào trong môi trường, bao gồm độ ẩm cao hoặc tiếp xúc với hóa chất.
Chọn Neodymium để có độ bền tối đa trong không gian chật hẹp hoặc chọn Ferrite cho các ứng dụng nhiệt độ cao, tiết kiệm ngân sách.
Loại vật liệu | Sức mạnh tương đối | Nhiệt độ tối đa tiêu chuẩn | Hồ sơ chi phí | Kịch bản ứng dụng tốt nhất |
|---|---|---|---|---|
Neođim (NdFeB) | Cực cao | 80°C / 176°F | Phần thưởng | Các cụm lắp ráp nhỏ gọn đòi hỏi khả năng giữ lớn. |
Ferrite (Gốm) | Vừa phải | 250°C / 482°F | Tiết kiệm | Các thiết bị công nghiệp lớn tiếp xúc với nhiệt độ cao. |
Các kỹ sư thường đánh giá thấp tính dễ vỡ cơ học của vật liệu nam châm thiêu kết. Họ nhầm lẫn coi chúng như những thành phần thép rắn. Kim loại thiêu kết vốn thiếu tính đàn hồi của thép tiêu chuẩn. Việc vặn quá mức kết nối theo luồng là một lỗi nghiêm trọng và phổ biến. Lực quay quá mạnh dễ làm cong vênh cốc thép xung quanh. Sự biến dạng tinh vi này ngay lập tức phá vỡ nam châm giòn được bảo vệ bên trong. Bạn phải luôn sử dụng cờ lê lực đã được hiệu chỉnh trong quá trình lắp đặt. Thiết lập giá trị mô-men xoắn tối đa nghiêm ngặt cho công nhân dây chuyền lắp ráp của bạn.
Trộn các kim loại khác nhau tạo ra những vấn đề nghiêm trọng lâu dài. Điều này trở nên đặc biệt khó khăn trong môi trường ẩm ướt hoặc có độ ẩm cao. Ví dụ, việc ghép một bu lông bằng thép không gỉ với vỏ mạ kẽm tiêu chuẩn sẽ gây ra hiện tượng ăn mòn điện. Các kim loại khác nhau phản ứng hóa học khi có độ ẩm. Phản ứng này làm tăng tốc độ rỉ sét và gây ra sự phân hủy cấu trúc nhanh chóng. Bạn có thể dễ dàng giảm thiểu rủi ro này. Sử dụng vòng đệm nylon cách điện để tách các kim loại. Ngoài ra, hãy đảm bảo khả năng tương thích hoàn toàn về vật liệu trên tất cả các phần cứng buộc chặt.
Không bao giờ chấp nhận những tuyên bố về hiệu suất mơ hồ từ các nguồn chưa được xác minh. Bạn phải thực hiện các giao thức xác nhận nhà cung cấp nghiêm ngặt. Chỉ đưa vào danh sách rút gọn những nhà cung cấp sẵn sàng cung cấp biểu đồ lực giữ có thể kiểm chứng được. Các biểu đồ kỹ thuật này phải tính toán rõ ràng các khoảng trống không khí cụ thể. Chúng cũng phải thể hiện sự suy giảm hiệu suất trên các độ dày tấm thép khác nhau. Hơn nữa, yêu cầu chứng nhận tuân thủ tiêu chuẩn. Đảm bảo tất cả các thành phần đáp ứng nghiêm ngặt các quy định RoHS và REACH trước khi hoàn tất bất kỳ giao dịch mua số lượng lớn nào.
Việc lựa chọn giữa thiết kế ren bên trong và bên ngoài cuối cùng phụ thuộc vào các thông số giải phóng mặt bằng không gian. Bạn phải lập bản đồ kỹ lưỡng khả năng tiếp cận lắp đặt của mình và tính toán cẩn thận hướng chính của tải trọng tác dụng. Nhận thức được sự khác biệt lớn giữa lực kéo trực tiếp và lực cắt sẽ ngăn chặn những sự cố thảm khốc tại hiện trường.
Bước tiếp theo của bạn đòi hỏi phải vượt ra ngoài các bảng dữ liệu lý thuyết. Chúng tôi thực sự khuyên bạn nên đánh giá các nguyên mẫu vật lý trong môi trường ứng dụng thực tế của mình. Yêu cầu các tệp CAD có kích thước chi tiết từ nhà cung cấp đủ điều kiện để kiểm tra sự can thiệp của quá trình lắp ráp. Bảo vệ các mẫu vật lý để kiểm tra lực kéo trong thế giới thực. Cuối cùng, hãy kiểm tra các cụm này trực tiếp trên các bề mặt dành riêng cho ứng dụng của bạn để xác thực kỹ lưỡng giới hạn an toàn của bạn.
Đáp: Chúng tôi thực sự khuyên bạn không nên làm điều đó. Gia công tạo ra nhiệt cục bộ cường độ cao. Nhiệt này dễ dàng khử từ vĩnh viễn vật liệu bên trong. Hơn nữa, việc khoan tạo ra những rung động khắc nghiệt. Những rung động này có thể sẽ làm vỡ lõi từ tính rất giòn, khiến bộ phận này hoàn toàn vô dụng.
Đáp: Một số biến số có thể gây ra hiệu suất kém. Bạn có thể gắn nó vào kim loại mục tiêu mỏng, kim loại này sẽ bão hòa nhanh chóng. Bề mặt không bằng phẳng tạo ra những khoảng trống không khí bất lợi. Lớp phủ sơn đóng vai trò như vật lý, làm suy yếu đáng kể từ trường. Cuối cùng, bạn có thể tác dụng lực cắt thay vì lực kéo vuông góc trực tiếp.
Đáp: Các phương pháp cơ khí tiêu chuẩn tốt nhất được áp dụng ở đây. Đảm bảo độ bám ren ít nhất bằng đường kính đầy đủ của bu lông hoặc chốt. Tuy nhiên, tuyệt đối tránh chạm đáy chốt vào các chậu có ren bên trong. Việc chạm đáy tạo ra áp lực rất lớn làm gãy vật liệu bên trong.
A: Có, nhưng chỉ với sự bảo vệ môi trường thích hợp. Phiên bản thô tiêu chuẩn sẽ bị ăn mòn nhanh chóng khi gặp mưa. Chúng tôi đặc biệt khuyên dùng các biến thể phủ polyurethane hoặc cao su. Ngoài ra, hãy chỉ định vỏ bằng thép không gỉ cấp hàng hải. Những thiết kế chuyên dụng này ngăn ngừa rỉ sét nghiêm trọng và ngăn nam châm bên trong không bị phồng lên.
