Các kỹ sư và nhà chế tạo liên tục cần lực giữ mạnh mẽ, cục bộ trong những hạn chế về không gian rất chật hẹp. Nam châm thô tiêu chuẩn thường bị vỡ dưới tác động cơ học trực tiếp hoặc không mang lại đủ độ bám trong quá trình sử dụng công nghiệp nặng. Nam châm nồi giải quyết vấn đề cấu trúc chính xác này một cách hiệu quả. Chúng bọc một nam châm vĩnh cửu rắn bên trong lớp vỏ thép được gia công chắc chắn.
Thiết kế thông minh này bảo vệ vật liệu từ tính bên trong có độ giòn cao khỏi bị nứt hoặc sứt mẻ. Nó cũng có mục đích chuyển hướng từ trường bên trong đến một khu vực cụ thể. Điều này khuếch đại đáng kể lực giữ trên một mặt hoạt động.
Hướng dẫn kỹ thuật đầy đủ này trình bày cơ chế vật lý cốt lõi của các cụm giữ chuyên dụng này. Bạn sẽ tìm hiểu về các vật liệu nam châm khác nhau và các kiểu lắp đặt thông minh hiện nay. Chúng ta cũng sẽ khám phá các tiêu chí đánh giá quan trọng và những rủi ro thất bại phổ biến cần tránh. Điều này đảm bảo bạn chỉ định tổ hợp từ tính chính xác cần thiết cho ứng dụng thương mại hoặc công nghiệp của mình.
Mạch từ tập trung: Vỏ thép chuyển hướng từ trường đến một mặt hoạt động duy nhất, tăng đáng kể lực kéo trực tiếp so với nam châm thô có cùng kích thước.
Độ nhạy của khe hở không khí: Do từ trường nông và tập trung nên nam châm nồi cần tiếp xúc trực tiếp, phẳng với thép phẳng; ngay cả những lớp phủ mỏng hoặc những khe hở không khí nhỏ cũng làm giảm đáng kể khả năng giữ.
Lựa chọn theo ứng dụng cụ thể: Việc chọn nam châm nồi phù hợp yêu cầu vật liệu cân bằng (Neodymium so với Ferrite), giới hạn nhiệt độ vận hành và kiểu lắp (chìm, có ren hoặc đinh tán).
Lực cắt so với lực kéo: Lực cắt trong thế giới thực (khả năng chống trượt) thường chỉ bằng 20–30% lực kéo thẳng đứng đã nêu.
Để hiểu đầy đủ về những công cụ này, trước tiên chúng ta phải xem xét cấu trúc vật lý của chúng. Các kỹ sư xác định Nam châm nồi bằng cách lắp ráp bên trong gồm ba phần độc đáo. Thành phần cốt lõi bao gồm một nam châm vĩnh cửu tiêu chuẩn. Lõi này nằm vừa khít bên trong vỏ thép gia công, thường được biết đến trong ngành với tên gọi 'nồi'. Cuối cùng, một miếng đệm không từ tính sẽ tách hoàn toàn nam châm khỏi vỏ thép của nó. Các nhà sản xuất thường sử dụng đồng thau, đồng thau hoặc nhựa công nghiệp cho vòng quan trọng này. Rào chắn không từ tính này ngăn chặn nam châm bên trong bị đoản mạch so với lớp vỏ bảo vệ của chính nó.
Thiết kế kèm theo này mang lại lợi thế về độ bền lớn cho môi trường chịu tải nặng. Các vật liệu từ tính cường độ cao điển hình như Neodymium và Ferrite vốn rất giòn. Chúng dễ bị nứt dưới tác động hoặc áp lực cơ học đột ngột. Chiếc cốc thép xung quanh có tác dụng như một tấm chắn bảo vệ cho phần lõi mỏng manh. Nó hấp thụ các tác động lặp đi lặp lại, rung động và xử lý thô trong quá trình sử dụng công nghiệp. Công nhân nhà máy có thể làm rơi hoặc đập bộ phận này vào bề mặt kim loại mà không làm vỡ vật liệu hoạt động bên trong.
Bạn cũng đạt được hiệu quả chi phí đáng kể trong quá trình mua sắm quy mô lớn. Vì vỏ thép tích cực khuếch đại từ trường cục bộ nên bạn đạt được hiệu suất cao hơn với ít nguyên liệu thô hơn. Bạn cần một khối lượng vật liệu đất hiếm đắt tiền nhỏ hơn nhiều để đạt được lực giữ mong muốn. Việc tối ưu hóa khối lượng riêng biệt này giúp cân bằng ngân sách linh kiện một cách hiệu quả ở quy mô sản xuất, cho phép nắm chắc hơn mà không cần mức giá cao như nam châm thô khổng lồ.
Hiểu vật lý thực tế đòi hỏi phải xem xét kỹ sự chuyển hướng từ thông. Chúng ta có thể giải thích điều này một cách dễ dàng. Lớp vỏ thép bên ngoài hoạt động như một ống dẫn hiệu quả cao cho các dòng từ thông. Trong một nam châm thô tiêu chuẩn, những đường này tỏa ra từ mọi phía. Trong cụm nồi, vỏ thép thu các đường từ thông tỏa ra từ phía sau và các cạnh của nam châm bên trong. Nó chủ động chuyển hướng những đường đã chụp này thẳng về phía mặt trước.
Sự chuyển hướng có chủ ý này tạo ra thứ mà các kỹ sư gọi là hiệu ứng mạch kín. Cả hai cực Bắc và Nam đều hoạt động hiệu quả cùng nhau trên một bề mặt kẹp duy nhất. Bạn nhận được một từ trường tập trung cao độ tập trung hoàn toàn vào khuôn mặt đang hoạt động. Sức mạnh giữ trực tiếp tăng đột biến vì tất cả năng lượng từ tính có sẵn đều chạm vào kim loại mục tiêu cùng một lúc.
Tuy nhiên, bạn phải đối mặt với sự đánh đổi vật lý cần thiết khi sử dụng công nghệ này. Bạn có được sức mạnh cầm nắm vượt trội khi tiếp xúc trực tiếp, nhưng bạn phải hy sinh hoàn toàn tầm với của từ tính. Trường tập trung vẫn cực kỳ nông. Nó không thể thu hút các vật thể từ xa một cách hiệu quả. Việc lắp ráp yêu cầu xả nước, tiếp xúc trực tiếp để hoạt động bình thường. Nếu bạn cần kéo một miếng kim loại cách xa 2 inch thì đây không phải là công cụ thích hợp cho công việc đó. Nếu bạn cần khóa một vật cố định vào tường thép thì đó là giải pháp hoàn hảo.
Các nhà sản xuất phân loại các dụng cụ kẹp này theo cấu hình lắp đặt và vật liệu lõi bên trong của chúng. Việc chọn giải pháp tích hợp phù hợp sẽ xác định mức độ dễ dàng gắn nam châm vào thiết kế sản phẩm rộng hơn của bạn.
Chìm / Lỗ xuyên: Chúng có lỗ trung tâm được gia công để chấp nhận vít đầu phẳng. Chúng rất lý tưởng để gắn phẳng vào các bề mặt không có từ tính. Thợ mộc sử dụng chúng liên tục cho tủ. Các thợ máy dựa vào chúng để chế tạo các đồ gá lắp tùy chỉnh và các đồ gá cố định trong đó đầu vít phải nằm bên dưới bề mặt từ tính.
Ren trong (Boss/Nữ): Chúng có vòng thép nâng lên hoặc lỗ ren chứa ren cái. Chúng được thiết kế đặc biệt để gắn phần cứng thứ cấp. Bạn có thể dễ dàng vặn móc, lỗ khoen hoặc thanh ren trực tiếp vào mặt sau của nam châm. Chúng hoạt động hoàn hảo để treo bảng hiệu hoặc định tuyến cáp trần.

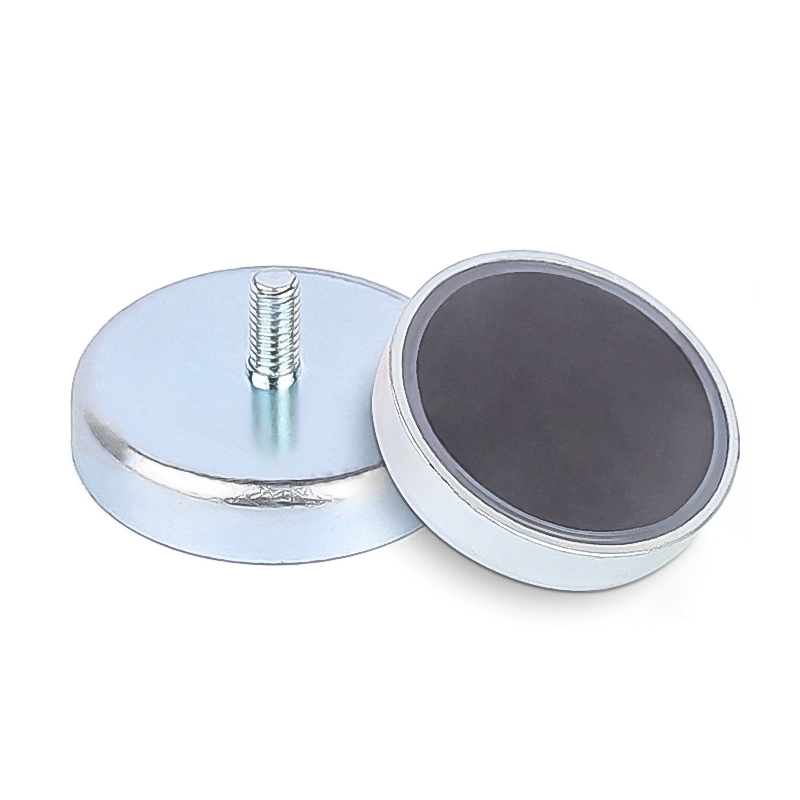

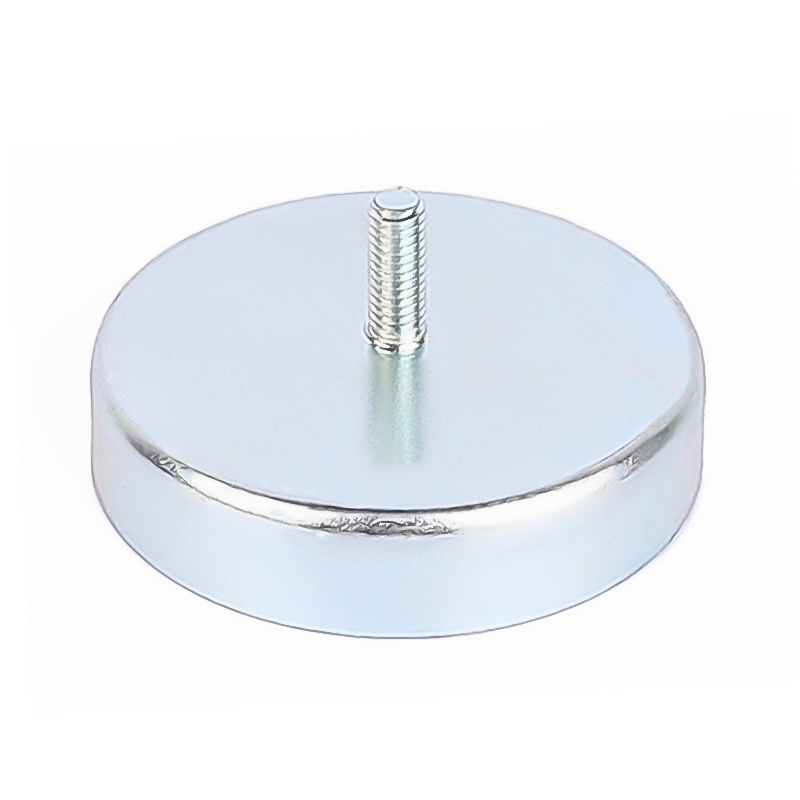

Ren ngoài (Stud/Male): Chúng bao gồm một thanh ren nhô ra được gắn chắc chắn vào mặt sau của cốc thép. Chúng là loại tốt nhất để lắp trực tiếp vào các lỗ đã được gia công sẵn trên đế máy. Bạn cũng có thể đẩy đinh tán qua lỗ khoan trên tấm kim loại và cố định chặt bằng đai ốc lục giác tiêu chuẩn.
Vật liệu lõi bên trong quyết định cả giới hạn môi trường và độ bền tổng thể của tổ hợp. Bảng dưới đây so sánh ba lựa chọn chính được sử dụng trong sản xuất công nghiệp.
Loại vật liệu | Tỷ lệ sức mạnh | Nhiệt độ tối đa | Hồ sơ ứng tuyển tốt nhất |
|---|---|---|---|
Neođim (NdFeB) | Cao nhất | ~80°C (Tiêu chuẩn) | Không gian nhỏ gọn đòi hỏi độ bám lớn. Dễ bị nóng và ăn mòn nếu không có lớp phủ đặc biệt. |
Ferrite (Gốm) | Vừa phải | Lên tới 250°C | Ứng dụng số lượng lớn tiết kiệm chi phí. Khả năng chống ăn mòn tự nhiên tuyệt vời. Dấu chân vật lý cồng kềnh hơn. |
SmCo & Alnico | Cao / Trung bình | 300°C – 500°C | Các cơ sở hàng không vũ trụ hoặc công nghiệp nặng thích hợp. Cần có nhiệt độ cực cao và độ ổn định hóa học. |
Các kỹ sư thường mắc phải những lỗi nghiêm trọng khi đọc bảng thông số kỹ thuật của nhà sản xuất. Bạn phải chỉ định kích thước dựa trên thực tế vận hành chứ không chỉ số phòng thí nghiệm. Xếp hạng của nhà sản xuất thể hiện lực kéo dọc tối đa tuyệt đối trong điều kiện hoàn hảo.
Họ kiểm tra các cụm này trên thép nhẹ dày, phẳng hoàn hảo, không sơn. Máy thử kéo thẳng lên hoàn toàn. Ứng dụng trong thế giới thực của bạn có thể sẽ khác biệt đáng kể. Nếu mục tiêu thép của bạn bị cong, bẩn hoặc bị sơn, bạn sẽ không bao giờ đạt được lực tối đa đã nêu. Bạn phải đưa hệ số an toàn cao vào thông số kỹ thuật ban đầu của mình.
Hệ số lực cắt thể hiện một sự giám sát kỹ thuật lớn khác. Khả năng chống trượt vẫn thấp hơn đáng kể so với lực kéo thẳng đứng. Khi bạn gắn một nam châm lên một bức tường thẳng đứng, trọng lực sẽ kéo xuống mặt nam châm. Khả năng cắt trong thế giới thực thường chỉ bằng 1/5 đến 1/3 định mức dọc đã nêu. Nếu độ bền cắt là quan trọng đối với thiết kế của bạn, chúng tôi thực sự khuyên bạn nên chỉ định các biến thể được phủ cao su. Bạn cũng có thể thiết kế các môi ma sát vật lý hoặc các điểm dừng cơ học trong tổ hợp của mình. Những rào cản vật lý này ngăn chặn hoàn toàn sự trượt xuống.
Độ dày vật liệu mục tiêu rất quan trọng do tính chất vật lý của bão hòa từ tính. Mỗi tấm kim loại đều có giới hạn hấp thụ từ thông tối đa.
Cụm nồi được định mức nặng 50kg sẽ hoàn toàn không giữ được trọng lượng đó nếu bạn gắn nó vào tấm kim loại mỏng của ô tô.
Đơn giản là kim loại mỏng không thể hấp thụ toàn bộ từ trường do tổ hợp tạo ra.
Từ thông dư thừa thoát ra qua mặt sau của tấm kim loại mỏng.
Khi kim loại bão hòa, mọi lực từ bổ sung sẽ hoàn toàn bị lãng phí và lực giữ sẽ giảm ngay lập tức.
Các kỹ sư phải lập kế hoạch chủ động cho lỗ hổng khe hở không khí. Vì từ trường nông và tập trung mạnh nên bạn không bao giờ nên sử dụng các bộ phận này trên các bề mặt không bằng phẳng. Kim loại được sơn dày và dầm sắt rỉ sét khiến khả năng giữ nhanh chóng bị hỏng. Trường thông lượng yêu cầu tiếp xúc hoàn toàn phẳng. Ngay cả một khe hở không khí nhỏ 1mm cũng có thể làm giảm tổng lực kéo hơn 50%. Bạn phải tính đến các lớp sơn tĩnh điện hoặc độ dày lớp mạ khi tính toán độ bám cuối cùng của mình.
Suy thoái nhiệt gây ra một rào cản nghiêm trọng khác trong môi trường sản xuất. Không gian công nghiệp có nhiệt độ cao gây ra rủi ro cực độ cho lõi từ tính tiêu chuẩn. Các tùy chọn Neodymium tiêu chuẩn xuống cấp rất nhanh ở nhiệt độ trên 80°C. Việc chỉ định chúng cho máy ép phun nóng, lò nướng thương mại hoặc khoang hàn sẽ đảm bảo hỏng hóc nhanh chóng. Họ sẽ bị khử từ vĩnh viễn. Một khi lõi vượt qua ngưỡng nhiệt độ cụ thể, nó sẽ không phục hồi được sức mạnh ngay cả sau khi nguội đi. Luôn xác minh nhiệt độ hoạt động trước khi hoàn tất đơn đặt hàng.
Ăn mòn và tiếp xúc với hóa chất đòi hỏi sự thận trọng tương tự. Vỏ thép tiêu chuẩn chắc chắn sẽ bị rỉ sét khi ở ngoài trời. Môi trường biển và các khu vực rửa trôi bằng hóa chất sẽ phá hủy thép cacbon cơ bản một cách nhanh chóng. Bạn phải đề xuất các chiến lược giảm thiểu khác biệt để tồn tại trong những không gian này.
Vỏ thép không gỉ chống ẩm hiệu quả đồng thời duy trì mạch từ. Lớp phủ cao su cung cấp lớp bịt kín nước xung quanh toàn bộ vỏ, mặc dù chúng tạo ra một khe hở không khí cố định nhỏ. Lõi Ferrite chống lại quá trình oxy hóa bên trong một cách tự nhiên, khiến chúng trở nên lý tưởng khi tiếp xúc ngoài trời kéo dài, nơi vẫn có thể chấp nhận được kích thước cồng kềnh hơn.
Người mua phải xác định rõ ràng các thông số kỹ thuật chính xác của sản phẩm trước khi tiếp cận bất kỳ nhà sản xuất nào. Yêu cầu mơ hồ dẫn đến kết quả khớp thành phần kém. Cung cấp danh sách kiểm tra kỹ thuật toàn diện cho nhà cung cấp của bạn.
Trước tiên, hãy xác định lực kéo tối thiểu cần thiết của bạn và áp dụng hệ số an toàn. Tiếp theo, xác định nhiệt độ vận hành tối đa tuyệt đối tại cơ sở hoặc môi trường sử dụng cuối của bạn. Đo kích thước có sẵn một cách cẩn thận để đảm bảo lắp ráp phù hợp với không gian vật lý của bạn. Chọn phương pháp lắp lý tưởng của bạn từ các tùy chọn được liệt kê trước đó. Cuối cùng, ghi lại tất cả các điều kiện môi trường, bao gồm độ ẩm tiềm ẩn, phun muối và hóa chất mài mòn.
Việc tạo nguyên mẫu giúp ngăn ngừa những sai sót cực kỳ tốn kém trong quá trình sản xuất sau này. Chúng tôi khuyên bạn nên thử nghiệm một lô nhỏ trước. Đánh giá các mẫu một cách nghiêm ngặt trong điều kiện thực tế. Sử dụng vật liệu bề mặt mục tiêu chính xác của bạn thay vì khối thử nghiệm nguyên sơ. Tính đến độ dày sơn cụ thể và độ nhám bề mặt của bạn. Kiểm tra các cụm ở góc vận hành thực tế của chúng để xác minh khả năng chống cắt. Hoàn thành quá trình xác thực vật lý này trước khi bắt đầu tiến hành sản xuất số lượng lớn.
Việc kiểm tra nhà cung cấp đảm bảo kiểm soát chất lượng lâu dài và nhất quán. Hãy xem xét cẩn thận các nhà cung cấp cung cấp khả năng truy xuất nguồn gốc nguyên liệu đầy đủ cho các loại từ tính của họ. Chúng phải cung cấp khả năng lắp ráp tùy chỉnh đáng tin cậy cho các ứng dụng kết cấu độc đáo. Yêu cầu có tài liệu pull-test minh bạch trước khi ký hợp đồng. Các nhà sản xuất đáng tin cậy Nam châm nồi chia sẻ một cách cởi mở các phương pháp thử nghiệm chính xác trong phòng thí nghiệm của họ. Họ sẽ sẵn lòng giúp bạn điều chỉnh các thông số kỹ thuật nếu những tính toán ban đầu của bạn có sai sót.
Nam châm nồi đóng vai trò là công cụ kẹp chuyên dụng cao, không phải là giải pháp phổ quát cho mọi yêu cầu về nam châm.
Mạch từ kín của chúng cung cấp lực giữ trực tiếp lớn nhưng loại bỏ hiệu quả lực hút khoảng cách.
Việc tích hợp sản phẩm thành công phụ thuộc hoàn toàn vào việc căn chỉnh kiểu lắp, vật liệu từ tính lõi và thực tế vật lý của bề mặt mục tiêu của bạn.
Luôn tính đến các giới hạn về lực cắt và các lỗ hổng khe hở không khí nghiêm ngặt trong giai đoạn thiết kế ban đầu của bạn.
Hãy liên hệ với nhóm kỹ thuật của chúng tôi ngay hôm nay để xem xét các thông số kỹ thuật ứng dụng chính xác của bạn hoặc yêu cầu một lô mẫu vật lý để thử nghiệm ngay tại hiện trường.
Đáp: Có, nhưng rủi ro vẫn thấp hơn đáng kể so với nam châm thô. Lớp vỏ thép bên ngoài chứa và chuyển hướng phần lớn từ thông hoạt động về phía mặt trước. Sự ngăn chặn này làm giảm từ trường đi lạc xung quanh mặt sau và hai bên. Tuy nhiên, vẫn nên tuyệt đối tránh tiếp xúc trực tiếp với ổ cứng nhạy cảm hoặc máy điều hòa nhịp tim để tránh sự can thiệp ngẫu nhiên.
A: Bạn đang gặp phải sự cố lực cắt. Khả năng chống trượt xuống thường chỉ bằng 20% đến 30% lực kéo thẳng đứng đã nêu. Tiếp xúc trơn tru giữa kim loại và kim loại thiếu ma sát bề mặt. Để khắc phục sự cố trượt này, hãy chuyển sang cụm được phủ cao su hoặc thiết kế lại giá đỡ của bạn để bao gồm một gờ hỗ trợ vật lý phía dưới.
Đáp: Không. Bạn không bao giờ được cố gắng gia công, khoan hoặc cắt các cụm này. Gia công làm biến đổi lớp vỏ thép và phá hủy mạch từ tính được tính toán kỹ lưỡng. Hơn nữa, mũi khoan có thể sẽ làm vỡ lõi từ tính rất giòn bên trong. Nhiệt độ cao do các dụng cụ điện tạo ra cũng có thể gây ra hiện tượng khử từ vĩnh viễn ngay lập tức.
Trả lời: Lớp cao su bảo vệ ngăn ngừa trầy xước mạnh trên các bề mặt mỏng manh hoặc được sơn. Nó cũng làm tăng đáng kể ma sát bề mặt, giúp cải thiện đáng kể khả năng chống lực cắt chống trượt. Tuy nhiên, vật liệu cao su hoạt động như một "khe hở không khí" vĩnh viễn, không có từ tính. Khe hở này làm giảm nhẹ lực kéo dọc tối đa tuyệt đối so với phiên bản thép trần.
