Bất chấp sự gia tăng của vật liệu đất hiếm, nam châm ferit vẫn chiếm hơn 90% sản lượng nam châm toàn cầu tính theo trọng lượng. Sự thống trị liên tục này bắt nguồn từ chuỗi cung ứng có tính ổn định cao và hiệu quả chi phí cực cao. Mục tiêu của chúng tôi trong hướng dẫn này là làm sáng tỏ quy trình sản xuất công nghiệp đằng sau những bộ phận này. Chúng tôi muốn các nhóm kỹ thuật và mua sắm đánh giá tốt hơn chi phí dụng cụ, thời gian thực hiện sản xuất và các tiêu chuẩn kiểm soát chất lượng.
Hiểu được sự khác biệt giữa các phương pháp đúc, chẳng hạn như ép ướt và ép khô, là điều vô cùng cần thiết. Việc nhận biết các ràng buộc gia công sau quá trình cũng quan trọng không kém đối với tiến trình dự án của bạn. Kiến thức nền tảng này rất quan trọng để xác định thành phần từ tính phù hợp cho các ứng dụng thương mại cụ thể.
Cơ sở vật chất: Sản xuất thương mại dựa vào quá trình nung chính xác oxit sắt và stronti hoặc bari cacbonat.
Phương pháp tạo hình quyết định hiệu suất: 'Ép ướt' tạo ra nam châm dị hướng mạnh hơn, có độ thẳng hàng cao, trong khi 'ép khô' tạo ra các biến thể đẳng hướng tiết kiệm chi phí.
Hạn chế về gia công: Vì ferit có tính cách điện nên việc cắt dây tiêu chuẩn không thành công; việc tạo hình đòi hỏi dụng cụ phủ kim cương chuyên dụng.
Rủi ro co ngót: Quá trình thiêu kết ở nhiệt độ cao gây ra hiện tượng co ngót không đối xứng, đòi hỏi phải kiểm soát chất lượng nghiêm ngặt để ngăn ngừa cong vênh và nứt ở các hình dạng tùy chỉnh.
Việc tạo ra một bộ phận từ tính đáng tin cậy bắt đầu từ lâu trước khi xuất xưởng. Nó bắt đầu với một công thức hóa học được kiểm soát chặt chẽ. Bạn phải hiểu những gì có trong những tài liệu này để đánh giá cao giới hạn hiệu quả của chúng trong lĩnh vực này.
Các thành phần chính rất đơn giản và có sẵn rộng rãi. Các nhà sản xuất trộn oxit sắt (Fe2O3) với stronti cacbonat (SrCO3) hoặc bari cacbonat (BaCO3). Oxit sắt thực chất là chất tẩy rửa đã được tinh chế. Khi kết hợp với stronti hoặc bari, nó tạo ra cấu trúc tinh thể đặc biệt cần thiết cho từ tính vĩnh cửu. Các biến thể của Strontium thường mang lại đặc tính từ tính tốt hơn một chút, khiến chúng trở thành lựa chọn mặc định cho hầu hết các ứng dụng hiện đại.
Các hợp chất bazơ tiêu chuẩn hiếm khi được sử dụng hoàn toàn riêng lẻ. Các kỹ sư thường xuyên đưa các nguyên tố vi lượng như coban và lanthanum vào hỗn hợp. Chúng tôi sử dụng các chất phụ gia hiệu suất này để chủ động điều khiển các đặc tính từ tính của vật liệu. Cụ thể, chúng làm tăng tính cưỡng bức. Độ cưỡng chế là khả năng của vật liệu chống lại sự khử từ khi tiếp xúc với từ trường bên ngoài hoặc cực lạnh. Việc bổ sung các nguyên tố vi lượng này đảm bảo sản phẩm cuối cùng đáp ứng các ngưỡng công nghiệp nghiêm ngặt, đặc biệt là trong các ứng dụng ô tô và hàng không vũ trụ.

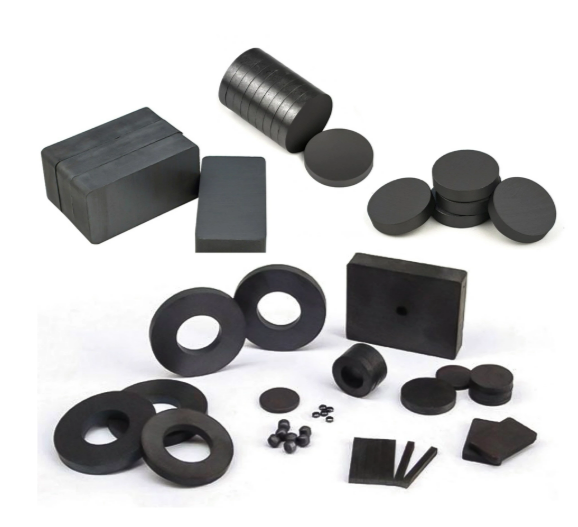

Những nguyên liệu thô dồi dào, rỉ sét này mang lại sự an toàn chưa từng có cho chuỗi cung ứng. Để làm nổi bật lý do tại sao Nam châm gốm Ferrite vẫn là lựa chọn cơ bản cho hoạt động sản xuất có thể mở rộng, hãy xem xét so sánh bên dưới.
Đặc tính vật liệu | Vật liệu ferit | Đất hiếm (ví dụ: NdFeB) |
|---|---|---|
Sự phong phú của yếu tố cơ bản | Cực cao (Sắt) | Giới hạn/tập trung về mặt địa lý |
Biến động giá | Rất thấp | Cao (Dựa vào cú sốc thị trường) |
Chi phí vật liệu mỗi Kg | Thấp | Cao |
Bạn có thể thấy sự ổn định cơ bản này bảo vệ các hoạt động sản xuất quy mô lớn khỏi sự tăng giá đột ngột và tình trạng thiếu nguyên liệu như thế nào.
Việc chuyển đổi bột thô thành thành phần rắn, có chức năng đòi hỏi phải có sự kiểm soát nhiệt và cơ học nghiêm ngặt. Đây là quy trình sáu bước được sử dụng trong các cơ sở công nghiệp hàng đầu.
Bột hóa học thô đầu tiên được trộn và chịu sự phân hủy nhiệt, được gọi là nung. Chúng tôi nung hỗn hợp trong các lò nung lớn đến nhiệt độ từ 1000°C đến 1350°C. Nhiệt độ cao này đẩy lùi carbon dioxide và tạo ra một hợp chất oxit kim loại mới. Tuy nhiên, vật liệu thu được hoàn toàn không có từ tính và bị vón cục ở giai đoạn này.
Tiếp theo là một bước cơ học quan trọng: phay vi mô. Vật liệu nung được nghiền nát và nghiền thành bột mịn. Tiêu chuẩn ngành yêu cầu giảm các hạt này xuống dưới 2 micron. Đối với bối cảnh, một sợi tóc của con người rộng khoảng 75 micron. Chúng tôi nghiền nó thật mịn để đảm bảo mỗi hạt riêng lẻ tạo thành một miền từ tính duy nhất. Nếu các hạt quá lớn, nhiều miền từ tính sẽ hình thành bên trong một hạt duy nhất, điều này làm suy yếu nghiêm trọng đầu ra từ tính cuối cùng.
Khi bột đạt đến kích thước siêu nhỏ cần thiết sẽ chuyển sang công đoạn ép. Đây là nơi bạn quyết định các đặc tính hiệu suất cơ bản của thành phần.
Ép khô (Đẳng hướng): Trong phương pháp này, bột khô được ép vào khuôn không có từ trường bên ngoài và không có độ ẩm. Vì các hạt không bị ép theo một hướng cụ thể nên nam châm thu được có tính đẳng hướng. Nó có khả năng từ hóa đa hướng. Cách tiếp cận này mang lại chi phí dụng cụ thấp hơn và tốc độ sản xuất nhanh hơn, nhưng nó mang lại năng lượng từ tính tổng thể thấp hơn.
Ép ướt (Không đẳng hướng): Nếu bạn yêu cầu hiệu suất cao, bột sẽ được trộn thành hỗn hợp sền sệt gốc nước. Chúng tôi ép hỗn hợp này vào bên trong khuôn đồng thời tạo ra một từ trường cực lớn bên ngoài. Độ ẩm hoạt động như một chất bôi trơn quan trọng. Nó cho phép các tinh thể cực nhỏ quay vật lý và căn chỉnh hoàn hảo với từ trường bên ngoài. Khi máy ép ép nước ra ngoài, trạng thái liên kết cao này sẽ được khóa lại. Kết quả là độ bền từ tính vượt trội, có tính định hướng cao.
Ngay sau khi ép, vật liệu sẽ hình thành cái mà chúng ta gọi là 'vật thể xanh'. Nó giữ nguyên hình dạng nhưng đặc biệt dễ vỡ. Nó có cảm giác giống như phấn được đóng gói chặt chẽ.
Việc xử lý các vật thể xanh gây ra rủi ro sản xuất đáng kể. Để duy trì tính toàn vẹn của cấu trúc trước khi nhiệt hạch, các cơ sở tuân theo các quy trình nghiêm ngặt:
Khai thác tự động: Cánh tay robot nhẹ nhàng loại bỏ các vật liệu xanh khỏi máy ép để ngăn chặn thiệt hại do con người xử lý.
Kiểm soát khí hậu: Chúng tôi bảo quản thi thể trong môi trường được kiểm soát khí hậu để làm bay hơi dần hơi ẩm còn sót lại. Làm khô nhanh gây ra các vết nứt nhỏ.
Cách ly rung động: Hệ thống băng tải được giảm chấn. Ngay cả những rung động nhỏ cũng có thể khiến các cạnh không được thiêu kết bị vỡ vụn.
Những thân màu xanh lá cây mỏng manh bây giờ được đưa vào lò nung kết ở nhiệt độ cao. Chúng tôi làm nóng chúng từ từ đến nhiệt độ từ 1100°C đến 1300°C. Đây là giai đoạn hợp nhất.
Trong quá trình thiêu kết, sự biến đổi vật lý là tuyệt đối. Các hạt cực nhỏ theo đúng nghĩa đen hợp nhất với nhau. Mật độ của vật liệu tăng lên đáng kể, đóng các lỗ chân lông cực nhỏ bên trong. Khi kết thúc chu trình nhiệt này, cấu trúc gốm cuối cùng sẽ được hình thành vĩnh viễn. Nó chuyển từ một mảnh bột đóng gói mỏng manh thành một loại gốm cứng và dày đặc.
Kết quả là gốm rất giòn. Nó cũng là một chất cách điện tuyệt vời. Hai thực tế cơ học này quyết định cách chúng tôi xử lý việc định hình sau quá trình.
Bởi vì nó không dẫn điện nên không thể sử dụng hiện tượng ăn mòn tia lửa điện thông thường (Wire EDM). Bạn cũng không thể cắt nó bằng các dụng cụ thép tiêu chuẩn vì gốm quá cứng. Thay vào đó, việc tạo hình đòi hỏi phải có dụng cụ cắt và đá mài được phủ kim cương chuyên dụng. Các nhà sản xuất sử dụng chất làm mát bằng nước nặng trong quá trình mài để ngăn ngừa hiện tượng nứt vỡ do nhiệt. Thông qua gia công kim cương chính xác, chúng tôi có thể đạt được dung sai kích thước tiêu chuẩn, thường ở mức +/- 0,25mm hoặc +/- 3% tùy thuộc vào hình dạng cụ thể.
Ngay cả sau khi thiêu kết và gia công, phần gốm về cơ bản vẫn trơ. Nó có tiềm năng từ tính, nhưng nó không tạo ra từ trường hoạt động.
Ở bước cuối cùng, chúng tôi đặt gốm trơ vào bên trong cuộn dây từ hóa tùy chỉnh. Một dãy tụ điện khổng lồ phóng điện, khiến bộ phận này tiếp xúc với một xung điện cực lớn và ngắn. Trường cục bộ này buộc tất cả các miền vi mô phải căn chỉnh vĩnh viễn. Bộ phận này ngay lập tức đạt đến độ bão hòa từ tính hoàn toàn, trở thành một sản phẩm có đầy đủ chức năng.
Sản xuất gốm cứng ở quy mô lớn đặt ra những thách thức kỹ thuật sâu sắc. Vấn đề quan trọng nhất xảy ra một cách vô hình trong giai đoạn thiêu kết ở nhiệt độ cao.
Khi các vật thể xanh hợp nhất trong lò, chúng co lại khi mật độ tăng lên. Tuy nhiên, điều này không đồng nhất. Chúng tôi phải đối mặt với thách thức kỹ thuật rõ rệt về độ co rút không đối xứng.
Các vật liệu dị hướng co lại khác nhau tùy thuộc vào hướng định hướng tinh thể của chúng. Chúng có thể co lại tới 35% theo hướng định hướng từ tính của chúng, nhưng chỉ khoảng 10% theo trục vuông góc. Nếu bạn cố gắng ép một hình dạng phức tạp, phức tạp, tốc độ co ngót hoàn toàn khác nhau này sẽ tạo ra ứng suất nhiệt bên trong rất lớn. Bộ phận đó sẽ bị cong vênh nghiêm trọng hoặc tệ hơn là vỡ vụn hoàn toàn bên trong lò.
Các nhà sản xuất hàng đầu không trực tiếp tạo ra các hình dạng có độ phức tạp cao nếu họ có thể tránh được. Thay vào đó, họ giảm thiểu rủi ro bẻ khóa thông qua việc ép khối. Họ ép các khối đặc biệt lớn trong đó kích thước bên vượt xa độ dày. Bởi vì khối có hình học đơn giản nên nó chịu được sự co ngót không đối xứng trong quá trình thiêu kết mà không bị cong vênh. Sau khi khối được làm mát hoàn toàn và ổn định, họ sử dụng các công cụ cắt kim cương để chia khối thành các hình học cụ thể, nhỏ hơn mà bạn yêu cầu.
Trước khi cam kết bắt đầu sản xuất, bạn phải đánh giá xem những vật liệu này phù hợp như thế nào với những ràng buộc ứng dụng cụ thể của bạn.
Bạn phải cân bằng giữa chi phí cực thấp của vật liệu này với sản lượng từ tính cực cao của các chất thay thế đất hiếm như Neodymium (NdFeB). Dưới đây là biểu đồ tóm tắt minh họa động thái này.
Chỉ số đánh giá | Thành phần Ferrite | Neođim (NdFeB) |
|---|---|---|
Trả trước chi phí nguyên liệu thô | Rất thấp | Cao |
Lực kéo từ | Vừa phải | Cực kỳ cao |
Khối lượng yêu cầu | Cần không gian rộng hơn | Cho phép không gian nhỏ gọn |
Chống ăn mòn bẩm sinh | Tuyệt vời (Không mạ) | Kém (Yêu cầu mạ) |
Chúng ta phải cảnh báo người mua về hình học tùy chỉnh. Mặc dù bản thân nguyên liệu thô cực kỳ rẻ nhưng việc tạo khuôn ép tùy chỉnh lại đòi hỏi chi phí chế tạo dụng cụ ban đầu rất cao. Hơn nữa, việc gia công kim cương rộng rãi cho các hình dạng phức tạp sẽ đẩy đơn giá lên nhanh chóng. Nếu bạn có thể thiết kế sản phẩm của mình để sử dụng các hình dạng khối, đĩa hoặc vòng tiêu chuẩn, bạn sẽ bỏ qua những khoản đầu tư ban đầu nặng nề này.
Trường hợp vật liệu này thực sự vượt trội là trong môi trường khắc nghiệt. Bởi vì quá trình sản xuất về cơ bản oxy hóa nguyên liệu thô nên nó có khả năng chống ăn mòn bẩm sinh. Nó đã bị oxy hóa, nghĩa là nó không thể 'rỉ sét' thêm nữa. Điều này giúp loại bỏ nhu cầu mạ bề mặt đắt tiền, khiến nó trở nên lý tưởng cho các ứng dụng hàng hải và ngoài trời. Ngoài ra, nó còn cung cấp ngưỡng nhiệt độ hoạt động cao, hoạt động đáng tin cậy trong môi trường lên tới 250°C mà không bị khử từ không thể đảo ngược.
Hiểu biết về sản xuất ferrite công nghiệp mang lại giá trị chiến lược to lớn. Nó đảm bảo nhóm kỹ thuật của bạn thiết kế các thành phần thực sự có thể sản xuất được. Nó cũng giúp việc mua sắm đặt ra kỳ vọng ngân sách thực tế cho các công cụ phức tạp.
Khi bạn lập kế hoạch cho chu kỳ sản xuất tiếp theo của mình, hãy ghi nhớ các bước hành động tiếp theo sau:
Xác định nhiệt độ hoạt động tối đa tuyệt đối mà thành phần của bạn sẽ phải đối mặt.
Tính toán không gian âm lượng tối đa có sẵn trong tổ hợp của bạn; hãy nhớ rằng, bạn sẽ cần một bộ phận lớn hơn về mặt vật lý so với các sản phẩm thay thế đất hiếm.
Xác định xem bạn cần tính linh hoạt đa hướng của ép khô hay sức mạnh tuyệt đối của ép ướt.
Hãy sớm tham khảo ý kiến của đối tác sản xuất của bạn để xem liệu kích thước tiêu chuẩn có thể thay thế hình học tùy chỉnh để tránh phí gia công kim cương hay không.
Đáp: Không, việc tạo phiên bản cấp thương mại là điều gần như không thể thực hiện được nếu không ở trong môi trường công nghiệp. Hỗn hợp DIY dựa trên bột oxit sắt trộn với nhựa hoặc chất kết dính. Vì bạn thiếu máy ép áp suất cao công nghiệp, lò thiêu kết 1300°C và cuộn dây bão hòa điện áp cao nên các phiên bản DIY phải chịu độ xốp cực cao. Chúng mang lại mật độ từ thông không đáng kể so với các loại thương mại.
Trả lời: Quá trình nung và thiêu kết ở nhiệt độ cao tạo ra vật liệu gốm bị oxy hóa dày đặc một cách hiệu quả. Vì các thành phần cốt lõi đã trải qua quá trình oxy hóa hoàn toàn bên trong lò nên thành phần cuối cùng không thể bị 'gỉ' hoặc oxy hóa thêm nữa. Điều này làm cho nó miễn nhiễm một cách tự nhiên với sự ăn mòn tiêu chuẩn của môi trường, loại bỏ hoàn toàn nhu cầu mạ niken hoặc kẽm.
Trả lời: Ngay sau quá trình thiêu kết, các kích thước 'như thiêu kết' tương đối lỏng lẻo, thường nằm trong khoảng +/- 2% đến 3% kích thước mục tiêu. Tuy nhiên, mài kim cương sau thiêu kết có thể đạt được dung sai thương mại chặt chẽ hơn nhiều. Tùy thuộc vào trục cụ thể và hình học tổng thể, các công cụ kim cương có thể giảm độ chính xác xuống +/- 0,1 mm đến 0,25 mm.
